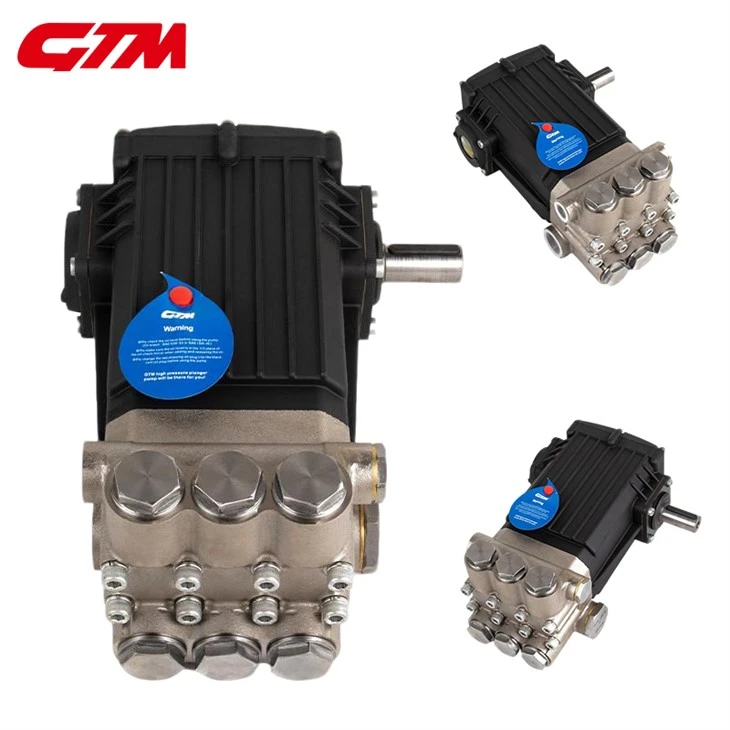

Plunger Pump

Klipne pumpe visokog pritiska za industrijske i OEM aplikacije

GTM proizvodi klipne pumpe visokog{0}}pritiska za pranje pod pritiskom, rukovanje industrijskim fluidima, ubrizgavanje hemikalija i aplikacije za prskanje. Asortiman uključuje tripleks, kvintuplex i jedno- konfiguracije klipa sa električnim, dizel i hidrauličnim pogonima. Pritisak, protok, brzina, materijali, brtvljenje i montaža mogu se prilagoditi specifičnoj opremi i zahtjevima OEM-a.

Raspon klipnih pumpi

Visoki{0}}pritisni i industrijske pumpe
Klipna pumpa visokog pritiska
Quintuplex klipna pumpa
Pumpa sa jednim klipom
Pumpa klipa za pranje pod visokim pritiskom
Industrijska trostruka klipna pumpa

Drive-Integrisani sistemi pumpi
Klipna pumpa u dizel motoru
Električna klipna pumpa
Klipna hidraulična pumpa

Pumpe za rukovanje kemikalijama i tekućinama

Pumpa klipa za hemijsko ubrizgavanje
Mala hemijska pumpa

Pumpe za opremu za prskanje

Pumpa klipa za raspršivač

Komponente pogona i mjenjača

Reduktor brzine

Odabir pumpi i tehničke specifikacije

Parametar odabira	Raspon tehničkih specifikacija	Opcije prilagođavanja OEM-a
Radni pritisak	50–1500 bara (720–21,700 PSI)	Prilagođena ocjena tlaka i konfiguracija sigurnosnog rasterećenja
Flow Rate	5–{1}} L/min (1,3–105 GPM)	Prilagođena dužina hoda i prečnik klipa
Konfiguracija pumpe	Jednostruki, trostruki (3 klipa), peterostruki (5 klipa)	Orijentacija osovine, uključujući lijevo/desno ili dvostruko{0}}konfiguracije
Radna brzina	800–1750 o/min, specifičan za{2} model	Direktan pogon, redukcija mjenjača ili kaiš
Drive Power	2–{1}} kW	Prirubnica elektromotora, SAE hidraulični nosač ili kućište zvona
Temperatura fluida	Standardno: do 60 stepeni (140 stepeni F); Konfiguracije visoke-temperature: do 85 stepeni (185 stepeni F)	Konfiguracija termičke zaštite i hlađenja

Kompatibilnost fluida i konfiguracija materijala

Projektirane konfiguracije materijala za zahtjevne fluide

Standardne aplikacije za vodu

Glave pumpe od visoko{0}}kovanog mesinga, keramički klipovi, nepovratni ventili od nerđajućeg čelika i NBR/HNBR pakovanje za-primenu vode pod visokim pritiskom.

Korozivna i hemijska služba

316L ili Duplex razdjelnici od nehrđajućeg čelika, s komponentama Hastelloy dostupnim za primjenjive konfiguracije hemijskih-servisa. FKM ili PTFE opcije zaptivanja se mogu proceniti u skladu sa zahtevima kompatibilnosti sa fluidima.

{0}Usluga visoke temperature

Visoko{0}}konfiguracije zaptivača mogu se procijeniti za temperature fluida do 85 stepeni (185 stepeni F), u zavisnosti od modela pumpe i primjene.

Opcije osnovne komponente

Komponenta	Dostupna konfiguracija
Razdjelnik / glava pumpe	Kovani mesing, niklovani{0}} mesing, nerđajući čelik 316L, dupleks nerđajući čelik
Klipovi	Čvrsta keramika (aluminij / cirkonij), nehrđajući čelik obložen plazmom-
Ventili	Nehrđajući čelik (17-4PH / 316), sferni ili kukast dizajn
Seals	NBR, FKM (Viton), EPDM, PTFE; Parker / Busak+Shamban ili ekvivalentne opcije gdje je primjenjivo

Drive & Power Configuration

Drive Type	Najprikladniji za	Razmatranje odabira ključa
Električni	Fabrička i stacionarna oprema	Snaga motora, napon, faza i frekvencija
Diesel	Mobilna i daljinska oprema	Snaga motora, radna brzina i sistem goriva
Hidraulični	Mobilne mašinerije i integrisani sistemi	Hidraulički pritisak, protok i zapremina motora

Aplikacije i sistemski zahtjevi

Aplikacija	Tipični zahtjevi za pumpu
Pranje pod pritiskom	Visok pritisak i stabilan protok vode
Industrijsko čišćenje	Visok pritisak i odgovarajuća konfiguracija za kontinuirani{0}}rad
Chemical Injection	Materijali{0}}kompatibilni sa fluidima i kontrolirana isporuka kemikalija
Poljoprivredno prskanje	Stabilna kontrola protoka i pritiska
Rukovanje procesnim fluidima	Kompatibilnost sa fluidima i odgovarajući radni ciklus
Marine & Offshore Cleaning	Konfiguracija sa visokim-radom pod visokim pritiskom i{1}}otpornom na koroziju

OEM Pump Engineering & Integration

Inženjerski parametri
obezbijediti:
Potreban radni pritisak
Potrebna brzina protoka
Radni RPM
Pogonska snaga
Motor, motor ili hidraulični pogon
Vrsta tečnosti i hemijske karakteristike
Radna temperatura
Radni ciklus
Ulazni i izlazni priključci
Ugradne dimenzije
Zahtjevi za osovinu i spojnicu

OEM opcije konfiguracije
Ovisno o modelu i zahtjevima projekta, OEM evaluacija može uključivati:
Konfiguracija pumpe
Materijal glave pumpe
Materijali klipa i ventila
Konfiguracija brtve
Dimenzije priključka
Integracija pogona
Raspored montaže
Označavanje proizvoda
Privatna{0}}ambalaža

Kontrola kvaliteta i performansi pumpe

Područje kontrole kvaliteta	Ključne tačke inspekcije	Fokus verifikacije
Hidraulične performanse	Izlazni pritisak, brzina protoka, radna brzina	Pritisak i protok zadovoljavaju specificirane radne zahtjeve
Glava pumpe i sklop ventila	Preciznost obrade, sjedište ventila, priključne dimenzije	Ispravan sklop i{0}}integritet putanje fluida
Klip i radilica	Poravnanje klipa, stanje osovine, sklop ležaja	Uglađen mehanički rad i smanjeno abnormalno habanje
Sistem zaptivanja	Zaptivke klipa, uljne brtve, statičke zaptivke	Sprečavanje curenja i integritet zaptivanja
Pressure Holding	Kontrola zadržavanja pritiska i curenja	Stabilan pritisak pod određenim radnim uslovima
Final Performance	Bez{0}}opterećenja i funkcionalan rad, buka i vibracije gdje je primjenjivo	Ispravno radno stanje prije otpreme

FAQ

P: Kako da odaberem pravu klipnu pumpu za moje zahtjeve pritiska i protoka?

O: Počnite sa potrebnim radnim pritiskom, brzinom protoka, radnom brzinom, vrstom fluida, temperaturom i radnim ciklusom. Konfiguraciju pumpe i pogonsku snagu tada treba uskladiti sa ovim zahtjevima. Za OEM aplikacije, postojeće specifikacije opreme ili crteži mogu se dati za tehničku procjenu.

P: Koja je razlika između triplex i quintuplex pumpi s klipom?

O: Triplex pumpa koristi tri klipa, dok kvintuplex pumpa koristi pet. Dodatni klipovi mogu obezbijediti stabilniju isporuku tekućine i smanjiti pulsiranje za primjenjive industrijske sisteme velikog protoka-. Odgovarajuća konfiguracija zavisi od potrebnog pritiska, protoka, brzine i radnog ciklusa.

P: Koje informacije su potrebne za dimenzioniranje klipne pumpe?

O: Navedite potrebni radni pritisak, brzinu protoka, radni broj obrtaja, tip tečnosti, temperaturu fluida, snagu pogona, radni ciklus i zahteve za ulaz/izlaz. Za hemijske primjene, također treba navesti koncentraciju tekućine i informacije o kompatibilnosti.

P: Može li GTM uskladiti klipnu pumpu sa električnim motorom, dizel motorom ili hidrauličnim pogonom?

O: Da. GTM može procijeniti električnu, dizelsku i hidrauličnu konfiguraciju pogona u skladu sa potrebnim brojem okretaja pumpe, obrtnog momenta, pritiska, protoka i uslova instalacije. Specifikacije motora ili motora i hidraulički radni parametri trebaju biti navedeni tokom procesa odabira.

P: Koji materijali su dostupni za hemijske{0}}pumpe s klipom?

O: Izbor materijala zavisi od fluida, koncentracije, temperature, pritiska i radnog ciklusa. Primjenjive konfiguracije mogu se procijeniti za glave pumpe, klipove, ventile i zaptivke sa odgovarajućom otpornošću na koroziju i hemikalije.

P: Može li GTM prilagoditi zaptivke i ventile za određene fluide?

O: Da. Konfiguracije zaptivki i ventila mogu se procijeniti prema karakteristikama fluida, temperaturi, pritisku i radnom ciklusu. Za hemijske primene, davanje naziva tečnosti, koncentracije i radnih uslova pomaže u određivanju odgovarajućih materijala.

P: Koja je preporučena radna brzina za GTM klipnu pumpu?

O: Radna brzina je specifična za{0} model i trebala bi ostati unutar nominalnog raspona pumpe. Odabir treba uzeti u obzir potreban protok, pritisak, pogonsku snagu i radni ciklus, umjesto da samo povećava broj okretaja u minuti kako bi se dobio veći učinak.

P: Može li GTM isporučiti kompletne pumpe{0}}i-sklopove?

O: Da. Ovisno o projektu, GTM može podržati integrirane konfiguracije uključujući klipnu pumpu, električni motor, dizel motor, hidraulički pogon, kućište zvona, spojnicu i reduktor brzine. Zahtevi za montažu i interfejs treba da budu potvrđeni tokom pregleda inženjeringa.

P: Da li GTM obezbjeđuje zamjenske dijelove i komplete za održavanje?

O: Da. Zamjenske komponente se mogu isporučiti za primjenjive modele pumpi, uključujući zaptivke, ventile, klipove, ležajeve i druge komponente koje se troše. Dijelove treba specificirati prema tačnom modelu pumpe i konfiguraciji kako bi se osigurala kompatibilnost.

P: Koje informacije su potrebne za ponudu OEM klipnih pumpi?

O: Navedite aplikaciju pumpe, radni pritisak, brzinu protoka, RPM, tip fluida, temperaturu, radni ciklus, konfiguraciju pogona, zahtjeve za povezivanje, instalacijske dimenzije, procijenjenu količinu i OEM zahtjeve. Tehnički crteži, postojeće specifikacije pumpe ili uzorci također se mogu dostaviti za inženjersku procjenu.

Kao jedan od najprofesionalnijih proizvođača i dobavljača klipnih pumpi u Kini, takođe podržavamo prilagođenu uslugu. Uz bogato iskustvo, srdačno vas pozdravljamo da kupite klipnu pumpu s popustom za prodaju ovdje iz naše tvornice. Za konsultacije o cijeni, kontaktirajte nas.
